维萨拉DMT143露点仪安装要求及注意点

发布日期:2022-12-29| 浏览:

安装前的DMT143露点变送器配置:

在实际安装前,您可能要配置露点变送器。为了轻松找到串行线,请使用USB服务电缆和PC上的终端程序。有关使用串行线和串行命令的说明,请电话咨询。一些配置设置还可以使用DM70手持式露点仪来更改。

模拟输出的可配置设置示例:

1.模拟输出参数和定标。

2.模拟输出错误级别。

RS-485输出的可配置设置示例:

1.默认情况下,DMT143变送器是针对单个变送器操作配置的。此时串行操作模式为STOP,地址为0。要针对公共线上的操作配置变送器,您必须为每个变送器指顶地址(范围为0...255),并将其串行操作模式设置为POLL。

2.默认串行线设置可能对RS-485线不合适。

3.您可能需要更改变送器的串行输出格式来满足自己的需要。

DMT143露点仪选择位置:

要保证安装点能很好地代表所要测量的气体。温度变化不影响露点测量,但压力变化会影响测量。为了避免环境湿度影响测量,必须消除系统中的所有泄漏。

如果所测量气体的温度适合于DMT143,并且不会因为多尘或油性气体而需要额外的过滤,则推荐的安装方式是直接与气体接触。这样的油对于DRYCAP®传感器无害,但如果系统中存在油颗粒或者在较长时间的使用后油聚集在过滤器上,响应时间可能会变长。直接测量时,最大测量压力为50 bara/725 psia(绝对压力)。

如果气体温度高于变送器规定的最高工作温度,建议对气体采样并将其冷却到环境温度(例如20°C/68°F)。请注意,露点温度必须明显低于环境温度才能避免采样管中出现冷凝。通过使用Vaisala采样单元选件,可以很容易地从流程中进行采样;请参见采样配件"一节。

DMT143露点仪重量很轻,这意味着它可以安装在采样单元的采样管上,而无需任何额外的机械支撑。将DMT143安装到管时,您可以使用标准G1/2″T形管道配件(Vaisala不提供)。

DMT143安装位置:

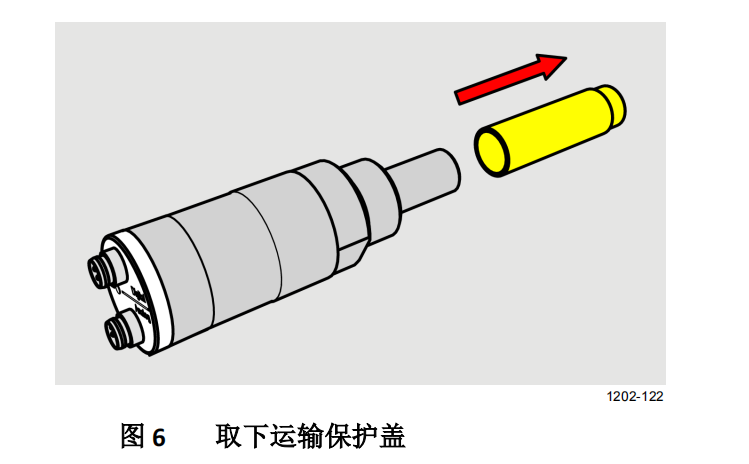

  1. 从变送器上取下黄色的运输保护盖。

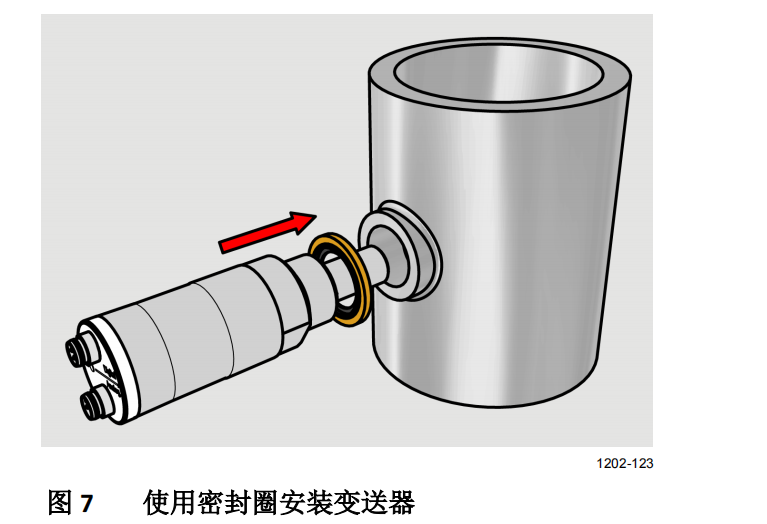

2.具有平行螺纹(G1/2″ISO 228/1)的DMT143型号要求使用密封圈来紧固接头。确保安装点上的螺纹与您的变送器匹配。对于具有NPT螺纹的型号,不要使用密封圈。

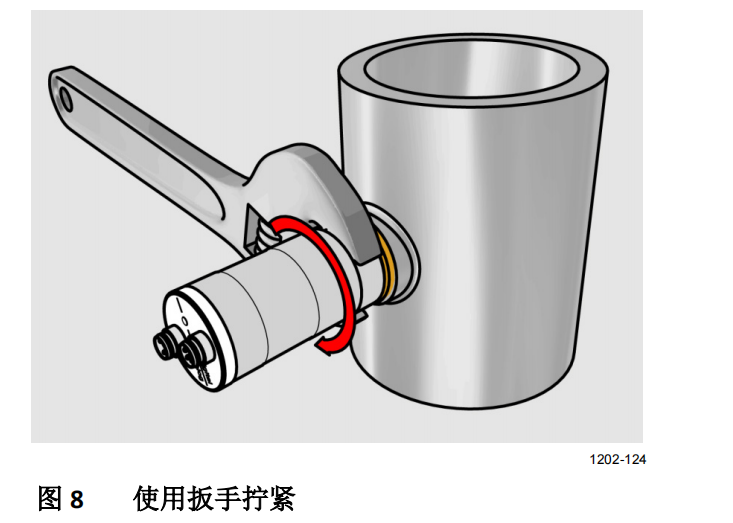

3.使用扳手紧固接头(最大值为50纳米)。扳手大小对于ISO螺纹变送器为24毫米,对于NPT螺纹型号为30毫米。


4.将信号电缆和电源电缆连接到DMT143。有关配线说明和电源要求,请参考以下章节。
